多通道CAN盒怎么使用？
多通道CAN盒（或稱多通道CAN卡、多通道CAN分析儀）的使用主要包括硬件連接、軟件配置、通道分配、參數設置、數據發送與接收、實時監控以及數據分析等步驟。以下是詳細的使用說明：
一、硬件連接
接口選擇：根據多通道CAN盒的接口類型（如USB、PCI-E等），選擇合適的接口將其連接到計算機或工控機上。
穩定連接：確保連接穩定，接口對應無誤。如果使用USB接口，建議直接使用電腦的USB接口，避免使用外接的USB總線集線器（除非確保電源充足且穩定）。
二、軟件配置
驅動程序安裝：插入多通道CAN盒后，電腦可能會自動識別并提示安裝驅動。如果沒有自動提示，可以從設備附帶的光盤或制造商的網站上下載并安裝驅動程序。安裝完成后，在設備管理器中確認驅動安裝成功。
上位機軟件安裝：安裝并配置相應的上位機軟件。這些軟件通常用于設置CAN盒的參數（如波特率、工作模式等），以及監控和分析CAN總線上的數據。
三、通道分配與參數設置
通道分配：在多通道CAN盒中，每個通道都可以獨立配置并連接到不同的CAN總線網絡。用戶需要根據實際需求，將各個通道分配到相應的CAN網絡中。
參數設置：為每個通道設置合適的波特率、標識符長度等參數，以確保與CAN總線網絡上的其他節點兼容。
四、數據發送與接收
發送數據：通過上位機軟件或編程方式，向指定的CAN通道發送數據幀。數據幀將按照CAN總線的協議規則在總線上傳輸。
接收數據：多通道CAN盒能夠同時接收來自多個通道的數據幀，并通過上位機軟件顯示出來。用戶可以根據需要對接收到的數據進行處理和分析。
五、實時監控與數據分析
實時監控：利用上位機軟件的實時監控功能，觀察CAN總線上的數據流量和狀態。這有助于及時發現并解決通信故障。
數據分析：對接收到的數據進行分析，檢查是否存在異常或錯誤。通過數據分析，可以定位問題原因，并采取相應的解決措施。
六、注意事項
電氣隔離：多通道CAN盒的各個通道之間應該具有良好的電氣隔離性能，以防止相互之間的干擾和損壞。
負載能力：CAN總線具有一定的負載能力限制。在連接多個CAN節點時，需要確?？偩€上的負載不超過CAN盒的承載能力。
波特率一致：確保所有連接到同一CAN通道的節點具有相同的波特率設置，否則將無法進行正常通信。
軟件兼容性：在安裝驅動程序和上位機軟件時，需要注意其兼容性。確保所選軟件與操作系統、CAN盒型號等相匹配。
通信安全：在進行CAN總線通信時，需要注意通信安全和數據穩定性。避免未經授權的訪問和篡改數據。

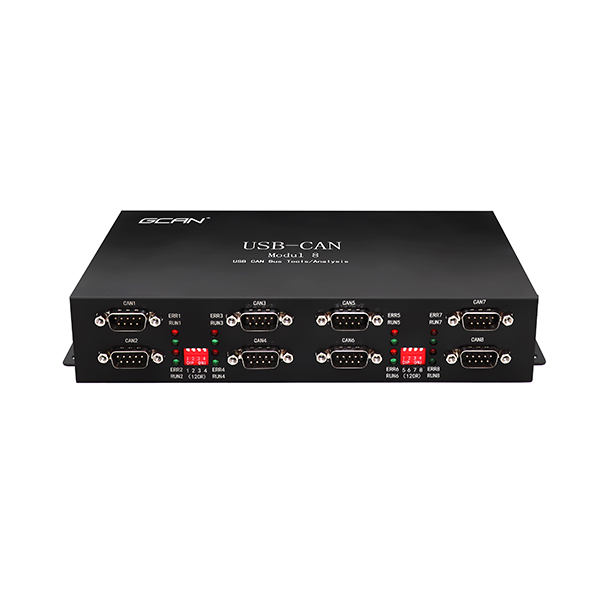

以USBCAN-Modul 16為例，這款集成16路CAN接口的高性能CAN-Bus總線通訊接口卡支持Windows、Linux等多種操作系統，并具有體積小巧、即插即用等特點。用戶可以通過USB接口將其連接到計算機上，并通過上位機軟件設置各個通道的參數和工作模式，實現數據的發送、接收、實時監控和分析等功能。此外，USBCAN-Modul 16還支持二次開發，用戶可以根據實際需求定制軟件功能以滿足特定應用需求。
如果您需要多通道CAN盒，可以撥打電話13019325660找我。
