GCAN-402D雙通道CAN數據存儲器
- 品牌:
- GCAN
- 型號:
- GCAN-402D
- 應用:
- GCAN-402D雙通道CAN存儲器適用于需要CAN總線歷史數據采集、故障前后報文分析等系統??蓮V泛應用于汽車、軌道車輛、工業控制等大數據量且不易排查故障的系統中,便于數據回放。
-
一、功能概述
沈陽廣成科技有限公司GCAN-402D CAN總線數據存儲器模塊是我公司推出的專門用于存儲CAN總線數據的模塊。該模塊集成2路標準CAN總線接口,通過將模塊接到CAN總線上,可以實現CAN總線數據的實時存儲。
模塊通過搭載TF存儲卡的方式,將總線上的數據實時存儲到TF存儲卡中,實現離線脫機實時存儲。存儲結束后用戶只需將TF卡帶回,通過專用的軟件將存儲的數據還原成真實的總線數據即可,便于用戶分析。
模塊適用于需要CAN總線歷史數據采集、故障前后報文分析等系統??蓮V泛應用于汽車、軌道車輛、工業控制等大數據量且不易排查故障的系統中,便于數據回放。
二、設備參數
沈陽廣成科技有限公司GCAN-402D的設備參數包括:
(1)高速的32位工業級處理器;
(2)使用外接電源供電(9~30V DC);
(3)供電電流:35mA,額定24V DC;
(4)集成2路標準CAN總線接口,使用DB9接線端子;
(5)CAN總線支持CAN2.0A、CAN2.0B幀格式,符合ISO/DIS 11898標準;
(6)CAN總線通訊波特率在20Kbps~1Mbps之間可通過撥碼開關或軟件配置;
(7)CAN總線接口采用電氣隔離,隔離模塊絕緣電壓:1500V DC;
(8)最高接收數據流量:8000 fps/秒;
(9)CAN數據帶有時間戳,精度0.1ms;

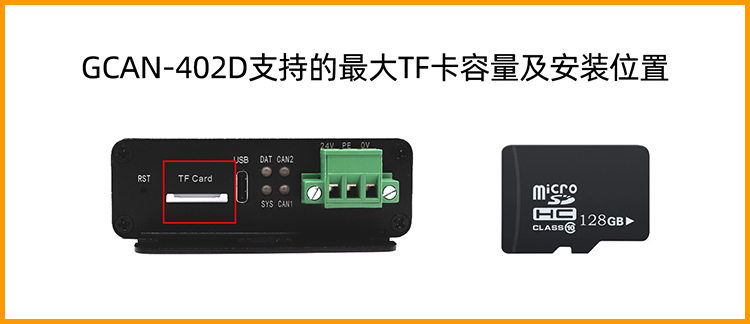

(10)存儲卡最大支持128G;
(11)工作溫度范圍:-40℃~+85℃;
(12)靜電放電抗擾度等級:接觸放電±4KV,空氣放電±8KV;
(13)電快速瞬變脈沖群抗擾度等級:±2KV;
(14)浪涌抗擾度等級:電源接口±1KV。CAN總線接口±4KV;
(15)工作濕度范圍:5%~95%RH無凝露;
三、應用領域
沈陽廣成科技有限公司GCAN-402D的設備應用領域包括:
(1)高鐵控制柜通信實時記錄
(2)地鐵電器柜通信實時記錄
(3)汽車數據記錄回放
(4)無人監控CAN總線數據記錄
(5)故障記錄分析
